Durchdacht bis ins
kleinste Detail
Unsere Klemmeinheiten sind nicht nur integrationsfähig, leistungsstark, langlebig und zuverlässig, sie stellen täglich auch ihre hohe Effizienz und Wirtschaftlichkeit unter Beweis.

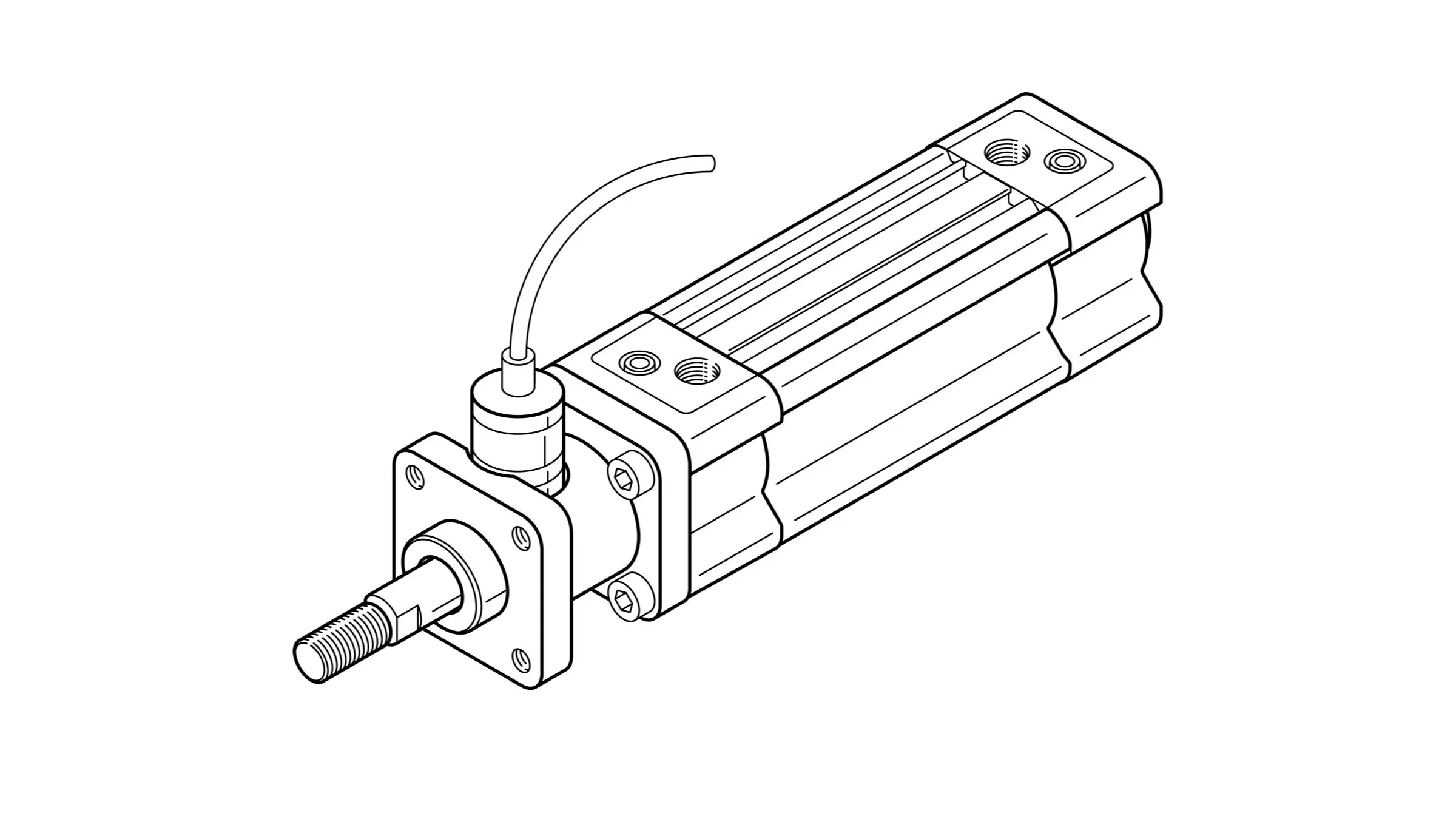

In diesem illustrierten Video zeigen wir die fachgerechte Installation einer Doma-Tech Feststellpatrone an einem pneumatischen Zylinder:
- 0:06 – Kolbenstange reinigen.
- 0:10 – Feststellpatrone einsetzen.
- 0:15 – Kolbenstange in Klemmeinheit einführen.
- 0:23 – Mit 4 Schrauben fixieren.
- 0:33 – Transportschraube lösen (Kolbenstange fixiert).
- 0:44 – Druckluft anschließen.

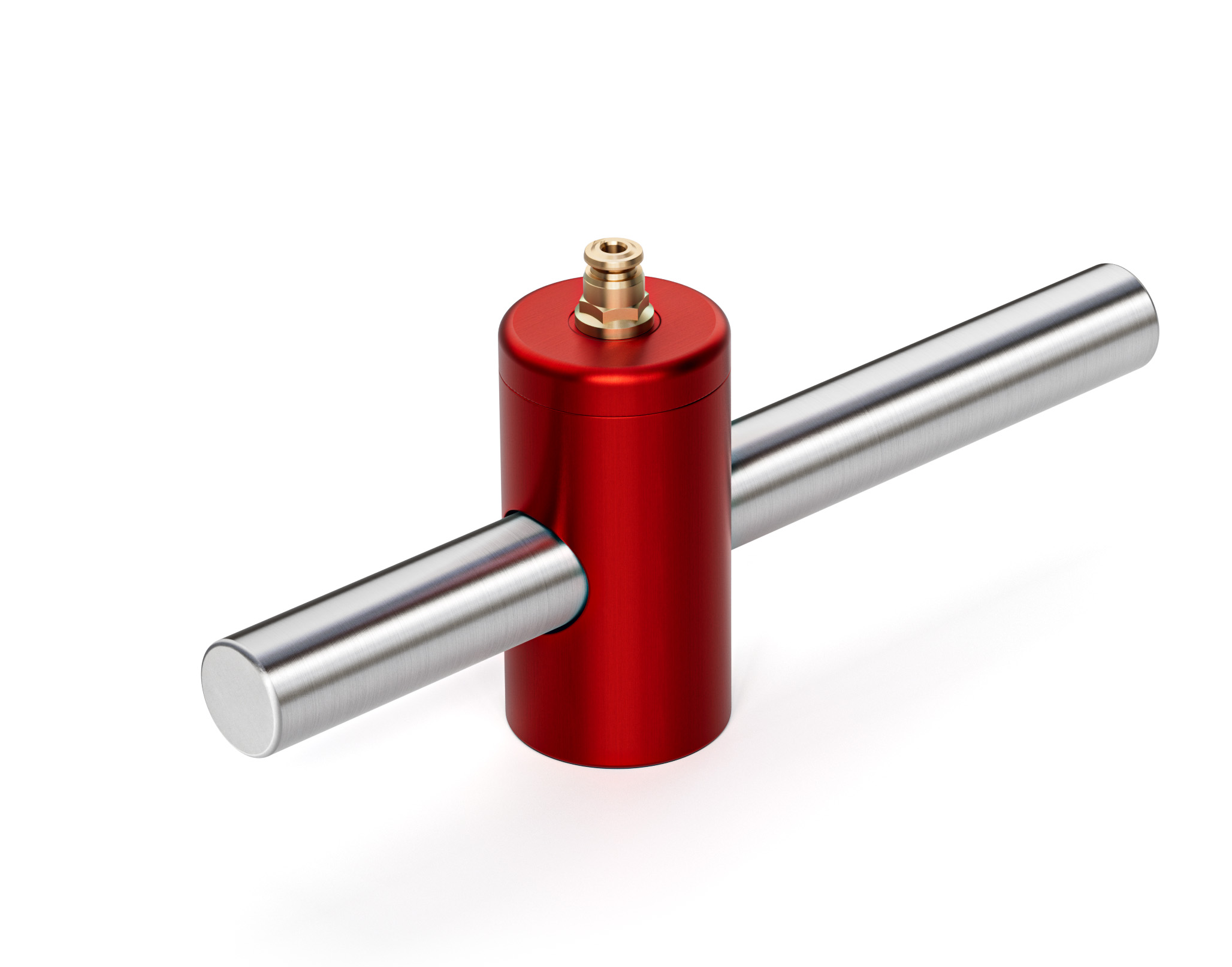

Positionsgenaue Feststellpatronen
Unsere Feststellpatronen werden überwiegend als funktionelle Klemmungen zum positionsgenauen Arretieren von Maschinen- und Anlagenteilen eingesetzt, aber auch zum Sichern gegen ungewollte Bewegung.
Funktion
Die Arretierung ist über längere Zeit auch bei wechselnden Belastungen, Schwankungen des Betriebsdrucks und Leckage gewährleistet. Die Klemmkraft wird durch Druckbeaufschlagung der Feststellpatrone aufgehoben. Die Einbaulage unserer Feststellpatronen ist beliebig. Halten nur in statischem Zustand.
- Solange Druck vorhanden ist → Klemmung geöffnet
- Bei Druckabfall → Klemmung schließt selbsttätig
- Die Kolbenstange wird kraftschlüssig blockiert
Der Zylinder bleibt sofort stehen, unabhängig von Last oder Richtung.
Eigenschaften
Serie LD (lösen bei Druck)
Serie HD (halten bei Druck)
Beschreibung
Werkstoffe
Körper: Aluminium eloxiert
Klemmbacken: Messing
Kolben: POM/Delrin
Feder: Oteva, Edelstahl (SA-Ausführung)
Dichtungen: NBR
Temperaturbereich
–20°C bis +80°C
Betriebsdruck
4 bis 7 bar
Vorteile
- Kurze Reaktionszeit und hohe Schaltfrequenz möglich
- Lange Lebensdauer
- Reproduzierbare Positionierung dank exakter Führung der Backen im Gehäuse
Besonders geringer Verschleiss an den Backen und der Welle, dank Verwendung von Spezialmessing
- Automatisches, sicheres Halten auch bei Energieausfall (powerless break)
Funktionssicherheit
Unsere Feststellpatronen und Feststelleinheiten bieten die Funktonssicherheit nach dem FAIL-SAFE bei Druckabfall.
Bei vorschriftsgemässem Einsatz und Montage unserer Systeme wird die Kolbenstange automatisch blockiert,
wenn der Luftdruck im Pneumatiksystem unter 3 bar abfällt.
Die Domatech Feststellpatrone genügt, um die sicherheitstechnische Forderung der ISO 4414 bei Druckabfall zu erfüllen, wenn sie korrekt ausgelegt und richtig integriert ist.
Die Haltekräfte entnehmen Sie in unseren technischen Angaben. Diese entsprechen der maximalen Druckkraft des entsprechenden Zylinders bei 8 bar.

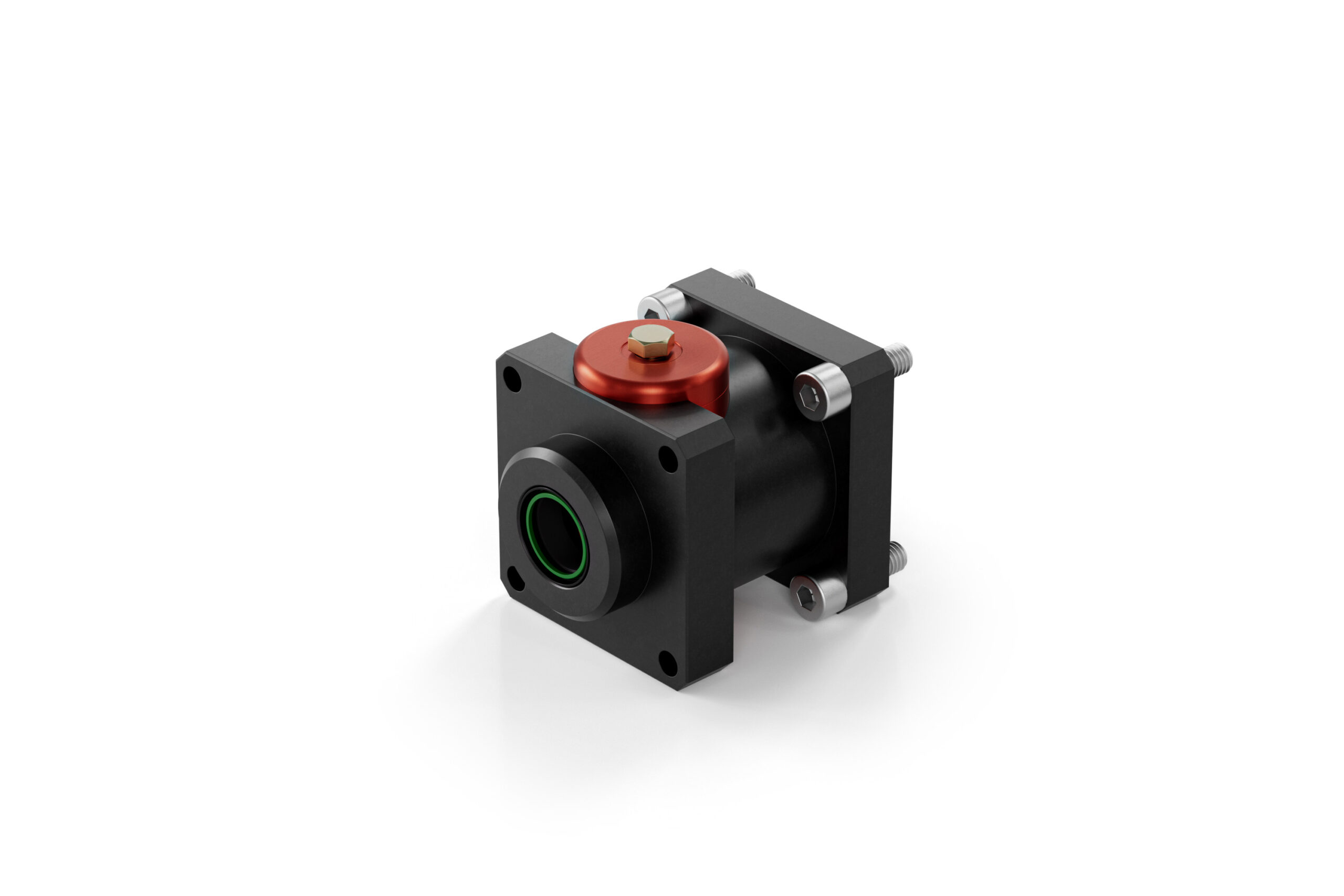

Robuste Feststelleinheiten

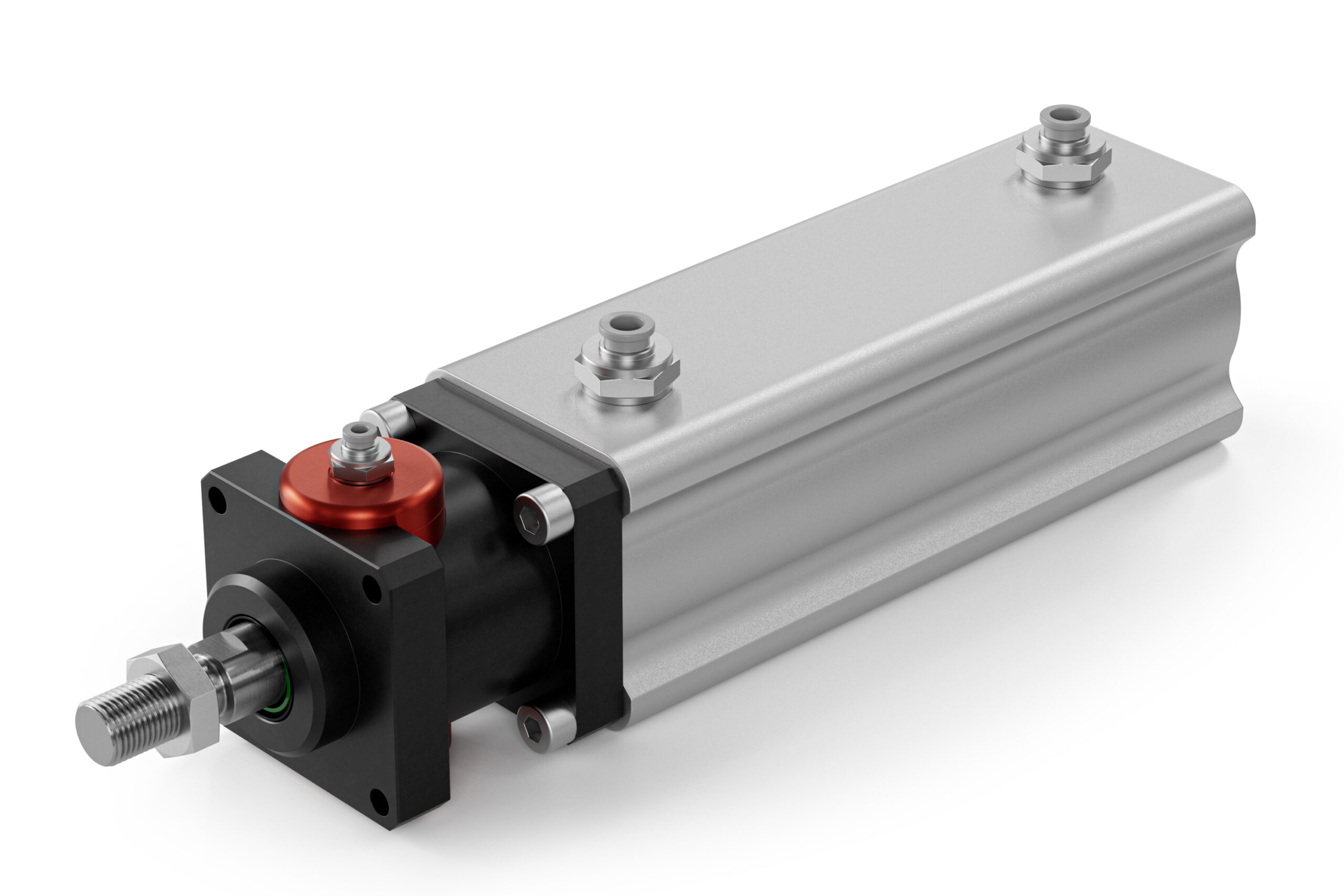

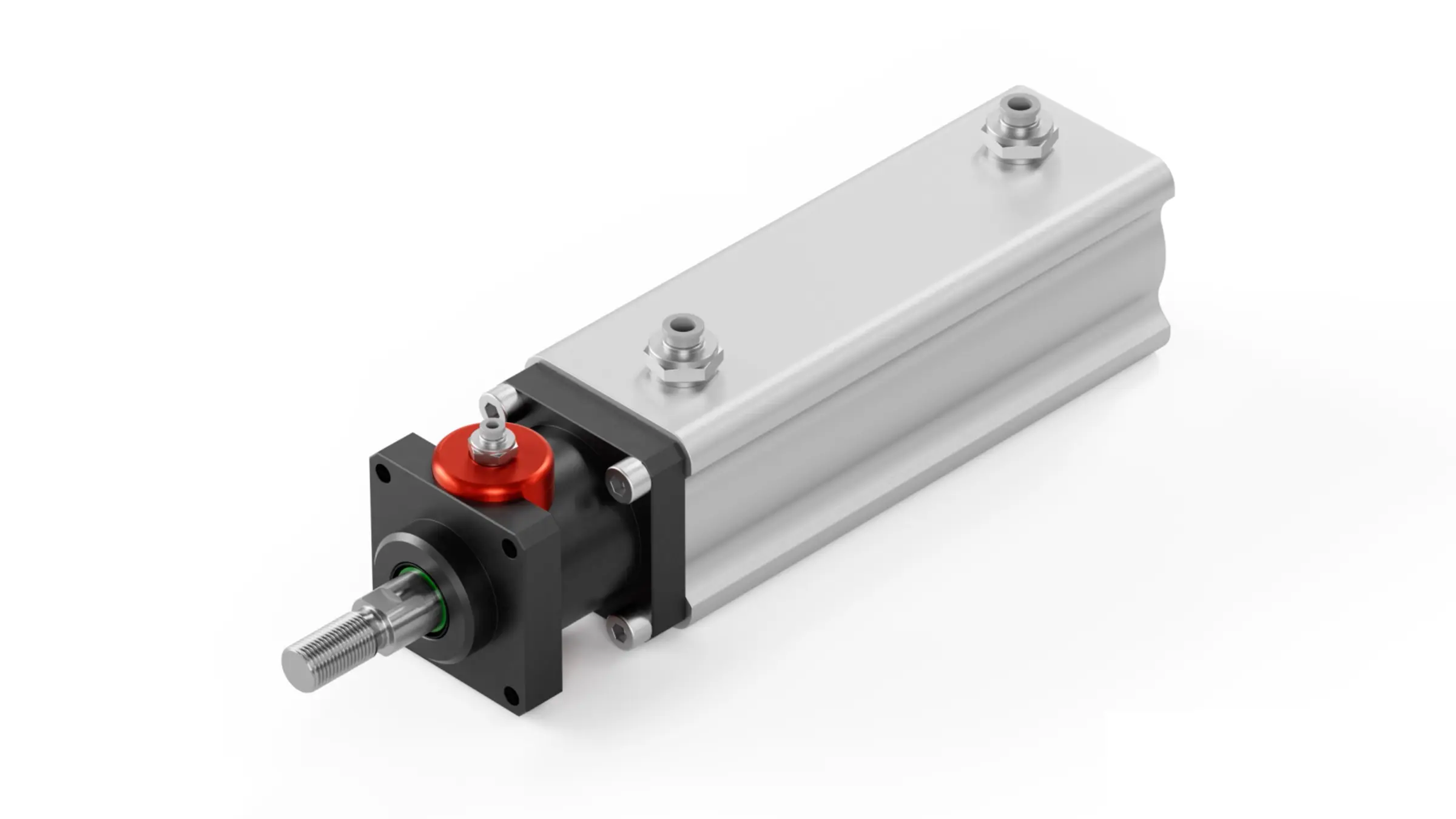

Die Feststelleinheit, auch Klemmeinheit genannt, ist direkt adaptierbar an ISO-Zylinder 15552 und ISO-Zylinder 6432 und lässt sich ohne aufwändige Umrüstung mit verlängerter Kolbenstange in bestehende Systeme integrieren. Sie sind mechanisch und wartungsfrei.
Funktion
Die Feststelleinheit eignet sich für Rundmaterialien unterschiedlicher Ausführung, beispielsweise verchromte Stahlstangen, Edelstahlstangen oder Führungsstangen. Für die Verbindung mit Zylindern stehen passende Adapterlösungen zur Verfügung. Dank des Powerless-Brake-Prinzips bleibt die Klemmwirkung auch bei Energieausfall zuverlässig erhalten und erhöht damit die Betriebssicherheit der Anlage.
Beschreibung
Lieferumfang
Die Feststelleinheit besteht aus einer Feststellpatrone inkl. Zylinderaufnahme mit 4 Befestigungsschrauben
Werkstoffe
Körper: Aluminium eloxiert
Klemmbacken: Messing
Kolben: POM/Delrin
Feder: Oteva, Edelstahl (SA-Ausführung)
Dichtungen: NBR
Temperaturbereich
–20°C bis +80°C
Betriebsdruck
4 bis 7 bar
Vorteile
- Kurze Reaktionszeit und hohe Schaltfrequenz möglich
- Lange Lebensdauer
- Grosse Haltekraft
- Schneller und einfacher Einbau
- Geringer Luftverbrauch
- Hohe Taktfrequenz erreichbar
Artikel | Länge der Aufnahme (min. Verlängerung der Kolbenstange) | Befestigung |
|---|---|---|
A. 6006 + MA. 7016 | 30 mm | M 16 x 1.5 |
A. 6008 + MA. 7020 | 35 mm | M 22 x 1.5 |
A. 6010 + MA. 7025 | 35 mm | M 22 x 1.5 |
A. 6012 + MA. 7032 | 48 mm | 4 x M 6 |
A. 6016 + MA. 7040 | 55 mm | 4 x M 6 |
A. 6020 + MA. 7050 | 70 mm | 4 x M 8 |
A. 6020_S + MA. 7063 | 70 mm | 4 x M 8 |
A. 6025 + MA. 7063 | 70 mm | 4 x M 8 |
A. 6025_S + MA. 7080 | 90 mm | 4 x M 10 |
A. 6025_S + MA. 7100 | 92 mm | 4 x M 12 |
A. 6032 + MA. 7125 | 122 mm | 4 x M 12 |
A. 6040 + MA. 7160 | 165 mm | 4 x M 16 |
Artikel | Länge der Aufnahme (min. Verlängerung der Kolbenstange) | Befestigung |
|---|---|---|
V. 5006 + MV. 5016 | 35 mm | M 16 x 1.5 |
V. 5008 + MV. 5020 | 35 mm | M 22 x 1.5 |
V. 5010 + MV. 5025 | 35 mm | M 22 x 1.5 |
V. 5012 + MV. 5032 | 48 mm | 4 x M 6 |
V. 5016 + MV. 5040 | 55 mm | 4 x M 6 |
V. 5020 + MV. 5050 | 70 mm | 4 x M 8 |
V. 5020_S + MV. 5063 | 70 mm | 4 x M 8 |
V. 5025 + MV. 5080 | 90 mm | 4 x M 10 |
V. 5025_S + MV. 5100 | 100 mm | 4 x M 10 |
V. 5032 + MV. 5125 | 122 mm | 4 x M 12 |
Feststellpatrone
der Serie A. 6000
Aufbau mit Feder
Aluminium, rot eloxiert
Serie LD (lösen bei Druck)
Serie HD (halten bei Druck) auf Anfrage
Type MA. (mit Zylinderaufnahme)
Feststellpatrone
der Serie V. 5000
Aufbau mit Spannring
Aluminium, rot eloxiert
Serie LD (lösen bei Druck)
Type MV. (mit Zylinderaufnahme)
Anwendungsbereiche
Feststellpatronen von Doma‑Tech Mainardi AG arbeiten nach dem Prinzip der form- bzw. kraftschlüssigen Klemmung. Sie ermöglichen das Halten von Pneumatikzylindern und Rundstangen in beliebiger axialer Position. Bei Druckverlust – verursacht durch Leckagen, Schlauchabrisse oder Energieausfall – wird die Kolbenstange sofort blockiert. Dies verhindert das unkontrollierte Ausfahren des Zylinders und reduziert das Risiko von Bauteilbeschädigungen oder Gefährdungen im Arbeitsraum.
- Montage- und Handlingeinheiten
- Verpackungs- und Zuführsysteme
- Pick‑and‑Place‑Applikationen
- Vertikalachsen zur Absturzsicherung
- Horizontale Hub‑ und Vorschubbewegungen mit definierter Halteposition
Anwendungsbereiche
Die Feststellpatronen werden in Verbindung mit ISO‑Pneumatikzylindern eingesetzt. Diese finden in vielen unterschiedlichen Gebieten Anwendung, wie zum Beispiel:
- Fluidtechnik
- Anlagen- und Maschinenbau
- Förder-, Handhabungs- und Antriebstechnik
- Holz- und Glasbauindustrie
